RELAY AND DIY: GƠLE VÀ TAYCHƠI DIY

GƠLE VÀ TAYCHƠI DIY

(1)

DIY, là một thànhngữ tâybương thôngzụng, chữ biên-tắt của Do It Yourself, aka Chính Cụ Mày Làm.

Quân tâybương khoái DIY các món zùng trong giadình, hoặc game-toy, hoặc thậmchí những thứ useless aka vôzụng, zù chúng cothe mua ngoài tiệm với giá rất zẻzúng. Dơngiản chúng thích thế vỳ, chúng muốn thửnghiệm họcvấn và tưzuy của mình, muốn thưgiãn vuivẻ, hoặc muốn giáozục concháu.

Hiệutrưởng Zì Anh Bwcng {an-hoàng-trung-tướng} sẽ chỉdạo nhânzân batoong chúng mình test zăm DIY nhonhỏ.

(2)

Gơle {relais}, aka relay, là con côngtách diện {switch}, chạy diện.

Côngtách diện bìnhthường, thỳ chạy cơm. Muốn mạch-diện dóng/mở bằng côngtách này, chúng mình sẽ thò tay, bật mẹ một nhát. ON, là dóng, diện chạy. OFF, là mở, diện ngưng.



Gơle, thỳ dóng/mở mạch-diện bằng một xung-diện {pulse} yếu, thường là diện một-chiều {DC} từ 3-32 vôn.

Vỳsao nhânzân cần gơle? Vỳ, có những mạch-diện nằm nơi nguycơ, chúng mình déo thò tay dược. Hoặc vỳ, mạch-diện ý phải dóng/mở liêntục và nhanhnhẹn và nhạycảm, chúng mình déo kham dược.

Chảzụ con dèn-vườn tựdộng bật-sáng khy có bóng Giùn dêm lảngvảng, or something like that.

Vỳsao gơle cần dóng/mở bằng xung-diện DC yếu? Vỳ, dó là xung-diện cothe cungcấp thôngminh nhờ các con chip {IC} hay phầnmềm máytính, theo những kịchbản dã lậptrình.



(3)

Gơle hoạtdộng zưới hai nguyênlý cănbản. Một là, nó dóng/mở mạch nhờ namchâm diện {electromagnet} và hai là, nhờ lõi-dặc {solid-state-switch}.

Gơle tạng I, thỳ kêu là, gơle từtính {electromagnetic-relay}. Khy nhận xung-diện kíchhoạt, cục namchâm diện sẽ có-diện, và hút chốt côngtách {iron-latch}. Chốt này sẽ dóng mạch-diện, như một côngtách mini.

Muốn chốt nhả, aka mở-mạch, thỳ some gơle cần xung-diện dảo-cực {opposite-polarity}, và thêm 01 con namchâm vĩnhcửu {permanent-magnet}, còn some gơle cần kíchhoạt namchâm diện thứ-hai.

Có zững gơle từtính chỉ biết dóng, không biết mở.





Gơle tạng II, thỳ kêu là, gơle lõi-dặc {solid-state-relay}. Con này nhận 1 xung-diện, thỳ dóng, và thêm 1 phát nữa, thỳ mở.



(4)

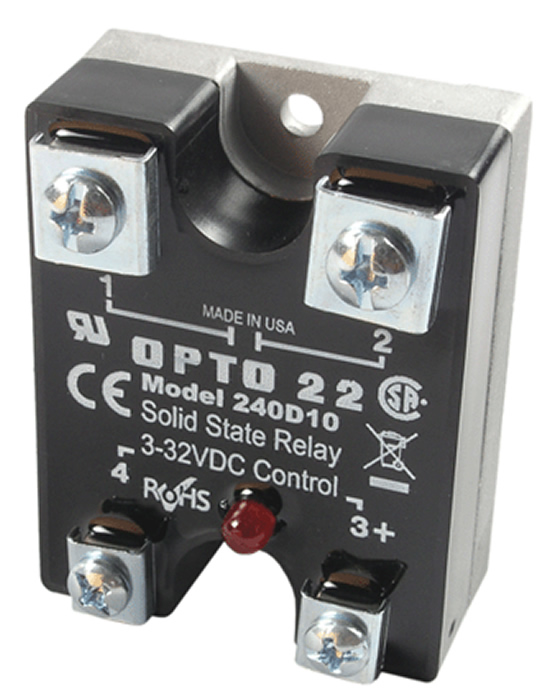

Hiệutrưởng Zì nhõn say gơle lõi-dặc, vỳ con ý zất lợinhuận cho DIY bìnhzân. Zì hoàntoàn khoái con Opto 22, một sángtác của quân tưbản Mẽo, giá online quãng 15-25 ôngtơn.

Nhânzân mời nom kỹ nhânthân con ý:



Con ý cực giảnzị. Nhõn 2 chỏm-vào 3-32 VDC (vôn một-chiều), dánh số [3] và [4], và 2 chỏm-ra dánh số [1] và [2]. Chỏm [3] nhận diện zương {+}, aka chỏm [4] nhận diện âm, zòng DC. Hai chỏm kia zòng AC, Zì déo ke.

Hai chỏm [1] và [2], thỳ Zì dấu thay côngtách tivi.

Chỏm [3], thỳ Zì hàn vào khe No14 của cáp printer-cable.

Chỏm [4], thỳ Zì hàn vào khe No25 của cáp printer-cable.





Khe No14, là khe chuyên phóng tínhiệu line-feed aka xuống-zòng.

Khe No25, là khe ground.

Xong. Zì cắm mẹ cáp printer-cable vào máytính. Gòy hehe, Zì thả một lệnh line-feed.

Làm sao thả lệnh line-feed sang printer? Hehe zất tầmphào. Zì in mẹ một vănbản gồm nhõn 2 zòng:

Hello,
World.

Dcm ông tivi tứcthỳ chém oangoang, oangoang. Congrats.
